    reinigingsoplossingen voor explosiegevoelige omgevingen

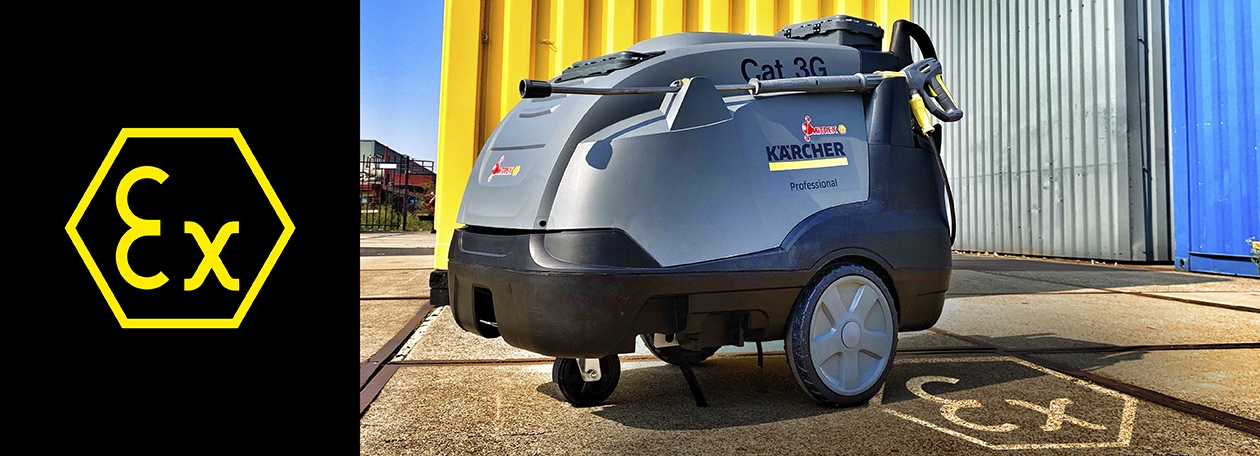

    Kärcher hogedrukreiniger voor gebruik volgens ATEX richtlijnen

    OVER ATEX

    ATEX staat voor: Atmosphères Explosives. Explosieve atmosferen kunnen ontstaan door brandbare gassen, damp, nevel of stof. Als hiervan genoeg aanwezig is kan dit, vermengd met de omgevingslucht (zuurstof) en een ontstekingsbron tot een explosie leiden. Om het gevaar van een explosie te minimaliseren moeten bedrijven, waar een explosiegevaar aanwezig is, zich houden aan de ATEX-richtlijnen. Het vaststellen van explosiegevaarlijke zones is hier onderdeel van.

    De Europese richtlijn voor een veilige en gezonde werkomgeving is sinds 1 juli 2003 van kracht. De ATEX is onderverdeeld in twee richtlijnen, ATEX 153 (voorheen 137) en ATEX 114 (voorheen 95). Het verschil tussen beide richtlijnen is dat ATEX 114 wordt toegepast voor de fabricage van installaties en producten (apparaten CE-richtlijn) en ATEX 153 wordt toegepast op de omgeving, de procedures, de instructies van medewerkers (sociale richtlijn), beide in Ex-omgevingen. Doel van deze combinatie van richtlijnen is het waarborgen van de veiligheid en gezondheid van werknemers in gebieden met explosiegevaar. Daarnaast draagt ATEX 114 bij tot het vrije handelsverkeer binnen de EU, voor materieel en beveiligingssystemen die in deze gebieden worden gebruikt.

    Kärcher heeft een aantal machines ontwikkeld die voldoen aan alle ATEX-richtlijnen. Hieronder staan twee voorbeelden van deze speciale machines, een schrob-/zuigmachine en een veeg-/zuigmachine.

    Kärcher KMR 1250 Veeg-/zuigmachine

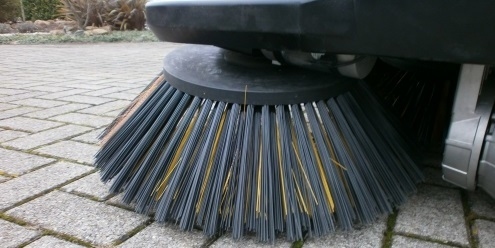

    Kärcher veegborstel met koperdraad volgens ATEX richtlijnen

    De borstels worden voorzien van koperdraad wat ervoor zorgt dat er geen statische elektriciteit kan worden opgebouwd door de wrijving dat de borstel maakt met het grondoppervlak. Het werkt tevens ook elektrisch geleidend voor de afvoer van eventuele opgewekte statische elektriciteit.

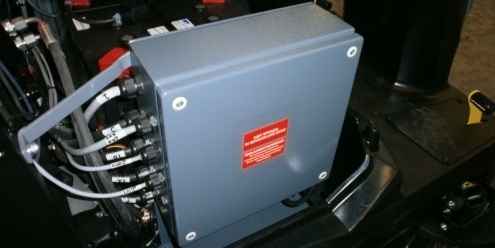

    Kärcher machine met speciale ATEX behuizing

    De onder normale omstandigheden vonkende elektrische componenten van de machine zijn ingebouwd in behuizingen. Deze kasten worden waar mogelijk weggewerkt en anders op een gunstige plaats wat zo min mogelijk hindernis geeft. De elektronica zelf is niet gemodificeerd en is alleen in de behuizing geplaatst.

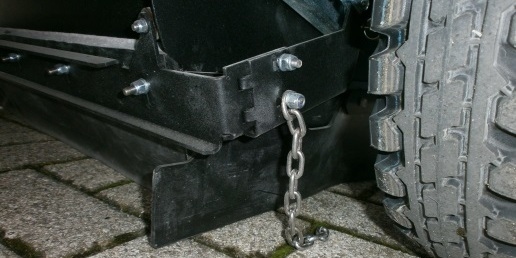

    Componenten met elkaar verbonden om statische elektriciteit te voorkomen

    Op de machine zijn diverse componenten aan elkaar verbonden. Dit is om te voorkomen dat er zich statische elektriciteit opbouwt in delen die geïsoleerd zijn opgesteld t.o.v. het chassis van de machine. De machine is ook voorzien met aardstrips het chassis voor de afvoer van eventuele opgewekte statische elektriciteit.

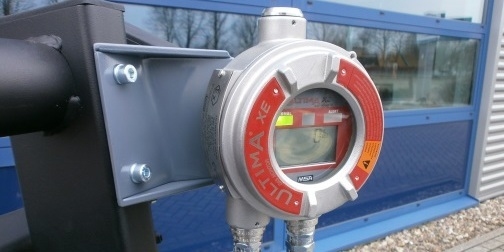

    Display gemonteerd op een machine

    Het display is gemonteerd aan de rechterzijde van de machine aan de achterzijde. Het systeem geeft een signaal af bij 5% en bij 10% LEL. Bij 25% LEL zal het systeem de machine tot een gecontroleerde stilstand brengen.

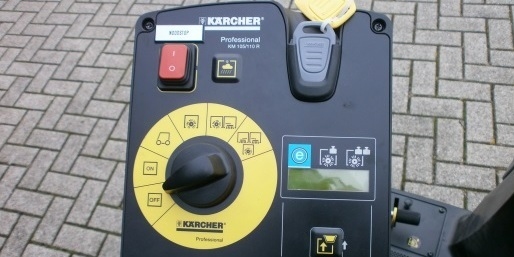

    Display op een Kärcher veegmachine

    De print aan de achterzijde van het display zal indien nodig worden aangepast. De werking zal volledig hetzelfde blijven als een standaard display.

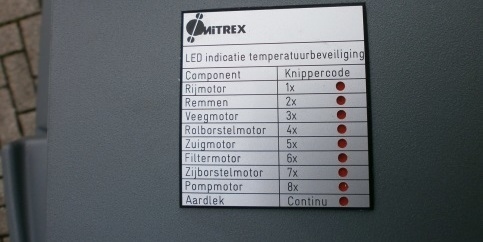

    Tekstplaatje met uitleg van codes van de machine

    De motoren zijn d.m.v. temperatuur switchen beveiligd tegen een te hoge oppervlakte temperatuur. Het betreft een Bi-metaal type switch die bij het bereiken van de vastgestelde temperatuur zal openen en het circuit zal onderbreken. In het tekstplaatje staat de uitleg van de knippercodes welke de locaties van een temperatuurprobleem weergeeft (bijv.“ pomp- motor of rij-motor). Na verloop van tijd zal de motor en de temperatuurswitch afkoelen en het systeem weer vrijgeven. De switchen zijn aan de buitenzijde van de motoren gemonteerd.

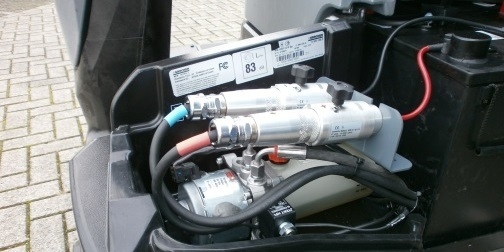

    Close-up van ATEX gecertificeerde stekkers

    De originele batterijstekkers zijn vervangen door ATEX-gecertificeerde stekkers. Hierbij worden ook bijpassende laadstekkers geleverd. Deze worden gemonteerd op de standaard lader. Aan de lader worden geen modificaties verricht daar er niet geladen mag worden in een gevaarlijke Zone. De batterijpolen zijn ingegoten om door het losgaan van trillingen te voorkomen. De batterijen zijn zodoende geschikt voor gebruik in een Zone 2 omgeving.

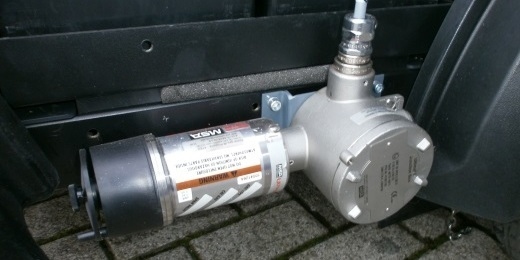

    Sensinghead aan de onderkant van een ATEX gecertificeerde machine

    De sensinghead bevindt zich aan de onderkant van de machine. Deze wordt ± 30 cm boven de grond gemonteerd zo optimaal te kunnen detecteren daar de gassen vaak zwaarder zijn dan zuurstof en daardoor dus lager komen te hangen.

    Kärcher BD 40/25 | Handgeleide schrob-/zuigmachine

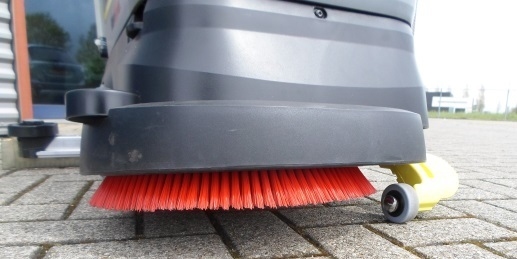

    Borstel van een Kärcher veegmachine

    De borstels worden voorzien van koperdraad wat ervoor zorgt dat er geen statische elektriciteit kan worden opgebouwd door de wrijving dat de borstel maakt met het grondoppervlak. Het werkt tevens ook elektrisch geleidend voor de afvoer van eventuele opgewekte statische elektriciteit.

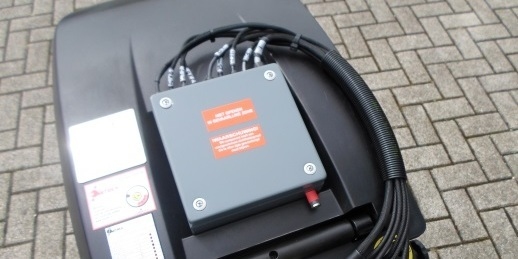

    Kärcher veegmachine met IP5X behuizing

    De onder normale omstandigheden vonkende elektrische componenten van de machine zijn ingebouwd in IP5X behuizingen. Deze kasten worden waar mogelijk weggewerkt en anders op een gunstige plaats wat zo min mogelijk hindernis geeft. De elektronica zelf is niet gemodificeerd en is alleen in de behuizing geplaatst.

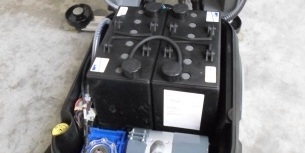

    Batterijpolen op een Kärcher veegmachine

    De batterijpolen zijn ingegoten om door het losgaan van trillingen te voorkomen. De batterijen zijn zodoende geschikt voor gebruik in een Zone 22 omgeving.

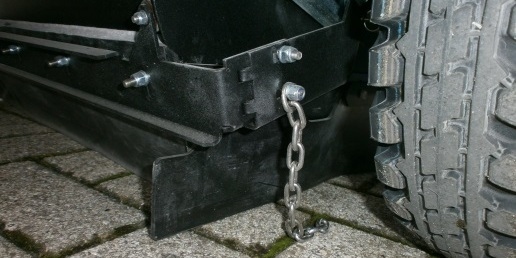

    Componenten ATEX

    Op de machine zijn diverse componenten aan elkaar verbonden. Dit is om te voorkomen dat er zich statische elektriciteit opbouwt in delen die geïsoleerd zijn opgesteld t.o.v. het chassis van de machine. De machine is ook voorzien met aardstrips het chassis voor de afvoer van eventuele opgewekte statische elektriciteit.

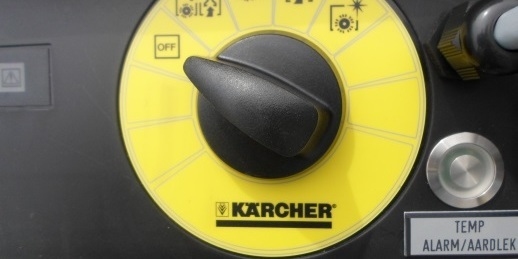

    Besturingspaneel op een Kärcher veegmachine

    De print aan de achterzijde van het display zal indien nodig worden aangepast. De werking zal volledig hetzelfde blijven als een standaard display. De motoren zijn d.m.v. temperatuur switchen beveiligd tegen een te hoge oppervlakte temperatuur. Het betreft een Bi-metaal type switch die bij het bereiken van de vastgestelde temperatuur zal openen en het circuit zal onderbreken.

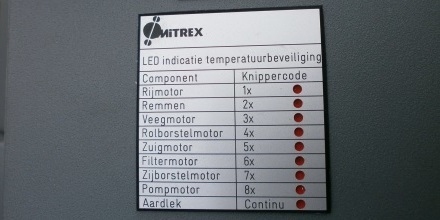

    Display met uitleg knippercodes

    Op het speciale tekstplaatje staat de uitleg van de knippercodes welke de locaties van een temperatuurprobleem weergeeft (bijv.“ pomp- motor of rij-motor). Na verloop van tijd zal de motor en de temperatuurswitch afkoelen en het systeem weer vrijgeven. De switchen zijn aan de buitenzijde van de motoren gemonteerd.

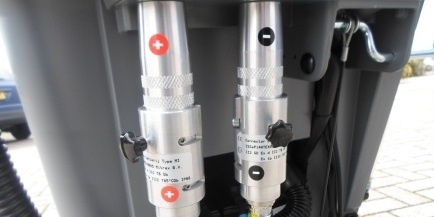

    ATEX-gecertificeerde stekkers op een Kärcher veegmachine

    De originele batterijstekkers zijn vervangen door ATEX-gecertificeerde stekkers. Hierbij worden ook bijpassende laadstekkers geleverd. Deze worden gemonteerd op de standaard lader. Aan de lader worden geen modificaties verricht daar er niet geladen mag worden in een gevaarlijke Zone.
